• обнаружение и изучение геологических границ, обусловленных различными литологическими составами;
• обнаружение и изучение локальных геологических неоднородностей, связанных с результатами тектонической деятельности, процессами выветривания, карстообразования, мерзлотными явлениями, техногенным воздействием;
• изучение геологических и инженерно-геологических процессов, осуществляемых с применением методик режимных наблюдений;
• расчленение насыпи и основания по литологическому составу и состоянию;
• установление величины осадки и конфигурации подошвы насыпи, возведённой на слабых грунтах или на мерзлом протаивающем основании;
• выявление в грунте мерзлоты, определение её мощности и глубины залегания;
• выявление закарстованных зон;
• определение мощности оползневых тел, осыпей, курумов на косогорах и др.
Результаты работ представляются в виде модельных кривых диэлектрического сопротивления и сводных разрезов сопротивления слоёв (рис.1-2).

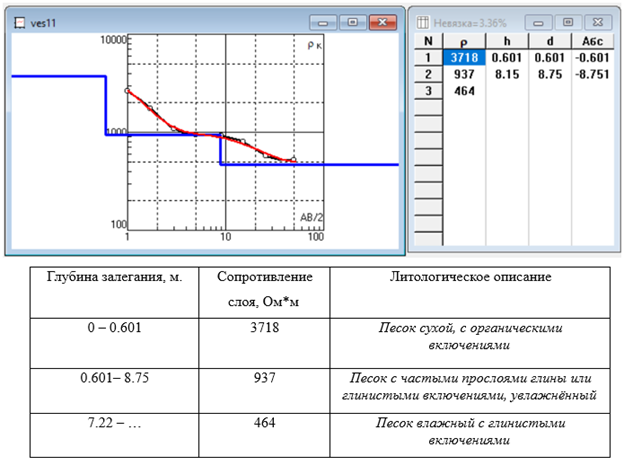

Рисунок 1. Модельная кривая диэлектрического сопротивления с послойной литологической интерпретацией разреза.

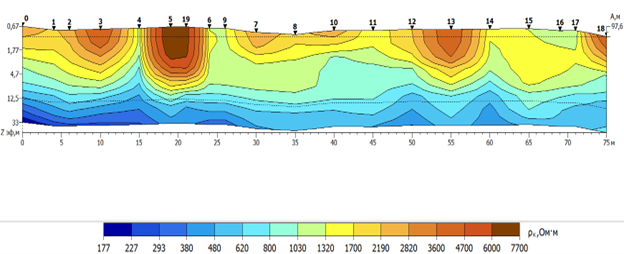

Рисунок 2. Сводный разрез сопротивлений грунта по профилю измерений.
*Для достоверной интерпретации полученной информации могут потребоваться априорная информация и дополнительные исследования.Георадарное обследование применяется для решения различных задач*, например:
- выделение литологических слоёв разреза и построение профилей;
- обнаружение и определение геометрических границ и формы невидимых пустот под поверхностью;
- обнаружение и картографирование маршрутов прокладки инженерных коммуникаций;
- определение физических свойств грунтовых отложений;
- определение наличия и глубины залегания водоносных горизонтов;
- обследование автомобильных магистралей, взлётно-посадочных полос и насыпей железных дорог для предупреждения их разрушения;
- выявление причин неравномерной просадки здания или производственной конструкции;
- выявление трещин и деформаций внутри несущих и ограждающих конструкций здания;
- определение прочности и плотности материала;
- обнаружение инородных предметов или пустот внутри строительных конструкций;
- выявление мест с захоронением токсичных отходов в толще почвы;
- обнаружение возможных утечек веществ из трубопроводов, проходящих под участком.
*Эффективность решения задач ограничена геологическими условиями, техногенными помехами и разрешающей способностью антенн.

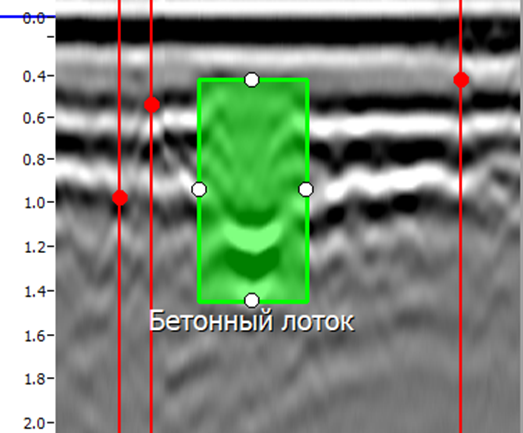

Рисунок 3. Радарограмма с выделенной зоной аномального объекта и отметками возможных коммуникаций.

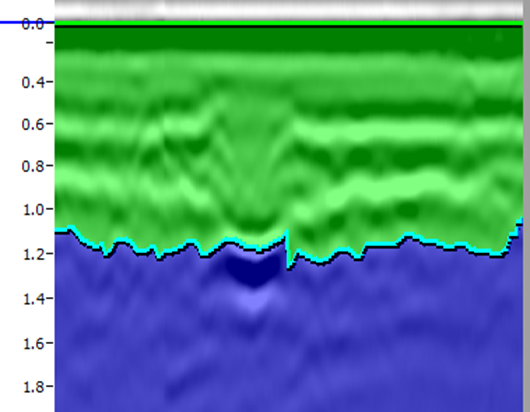

Рисунок 4. Послойная интерпретация радарограммы с отбивкой границы насыпного слоя.

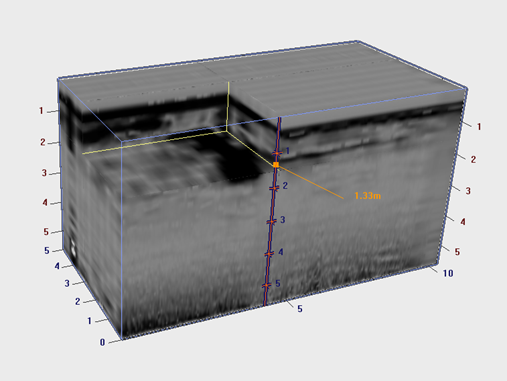

Рисунок 5. 3D-куб, построенный по результатам площадной съёмки с сечениями по аномальному объекту.

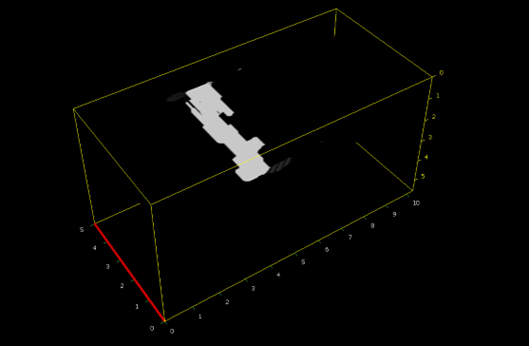

Рисунок 6. Пространственное представление амплитуд аномального объекта.
